Le système ABS est un système simple mis au point pour arrêter temporairement une conduite d’eau sous pression. Il faut insérer un airbag que l’on gonfle dans un tuyau préalablement percé via un collier de prise en charge.
L’arrêt de l’eau peut s’effectuer sur une petite section d’une conduite, en peu de temps et sans couper l’alimentation en eau des utilisateurs.
Il existe deux types d’approches pour l’application du système ABS en fonction du collier d’insertion utilisé :
Méthode 1／Avec collier spécialement conçu pour l’ABS.
Méthode 2／Avec collier disponible dans le commerce.

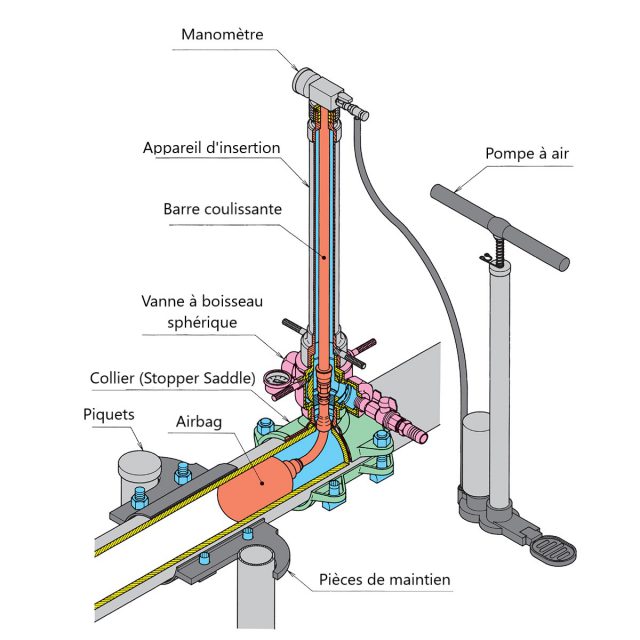

Image de la structure du Système ABS – Méthode 1
Procédures
Procédures d’utilisation du système ABS
Méthode 1
Etape 1
Etape 1-1
Installer un collier (Stopper Saddle) sur la conduite à arrêter.
Etape 1-2
Immobiliser le tuyau avec des piquets et des pièces de maintien.
Etape 1-3
Installer une vanne à boisseau sphérique sur le collier.
Etape 2
Etape 2-1
Effectuer un percement en charge et contrôler la pression de l’eau dans le tuyau.
Etape 2-2
Insérer l’airbag dans le tuyau et le gonfler jusqu’à l’arrêt de l’eau.
Etape 2-3
Quand les travaux sur le tuyau sont terminés, dégonfler l’airbag afin de laisser l’eau s’écouler. Retirer le système.
Etape 3
Etape 3-1
Insérer un bouchon dans le collier avec un appareil d’insertion de bouchon.
Etape 3-2
Serrer l’écrou de bouchon après avoir retiré l’appareil d’insertion et la vanne.
Etape 4
Etape 4-1
Enlever les pièces de maintien et les piquets. Fixer un bouchon-couvercle sur le collier.
*Lire le manuel d’utilisation avant d’utiliser le système ABS.
Méthode 2
Etape 1
Etape 1-1
Installer un collier sur la conduite à arrêter.
Etape 1-2
Immobiliser le tuyau avec des piquets et des pièces de maintien.
Etape 2
Etape 2-1
Effectuer un percement en charge et contrôler la pression de l’eau dans le tuyau.
Etape 2-2
Insérer l’airbag dans le tuyau et le gonfler jusqu’à l’arrêt de l’eau.
Etape 2-3
Quand les travaux sur le tuyau sont terminés, dégonfler l’airbag afin de laisser l’eau s’écouler. Retirer le système.
Etape 3
Etape 3-1
Enlever les piquets et les pièces de maintien. Fixer un bouchon-couvercle sur le collier.
*Lire le manuel d’utilisation avant d’utiliser le système ABS.
Le stopper saddle est spécialement conçu et développé pour le système ABS.
Petites saillies／ Les saillies du collier sont de taille minimale. Moins de risques de dommages lors d’une fouille ultérieure.
Anti-corrosif au niveau de la partie trouée／ Le joint d’étanchéité entre en contact de manière adhésive avec la partie trouée. Par conséquent, cela évite le risque de corrosion.
Renforcement pour les tuyaux en amiante-ciment／ Comme le collier est large, le joint intérieur du collier protège davantage le tuyau.
